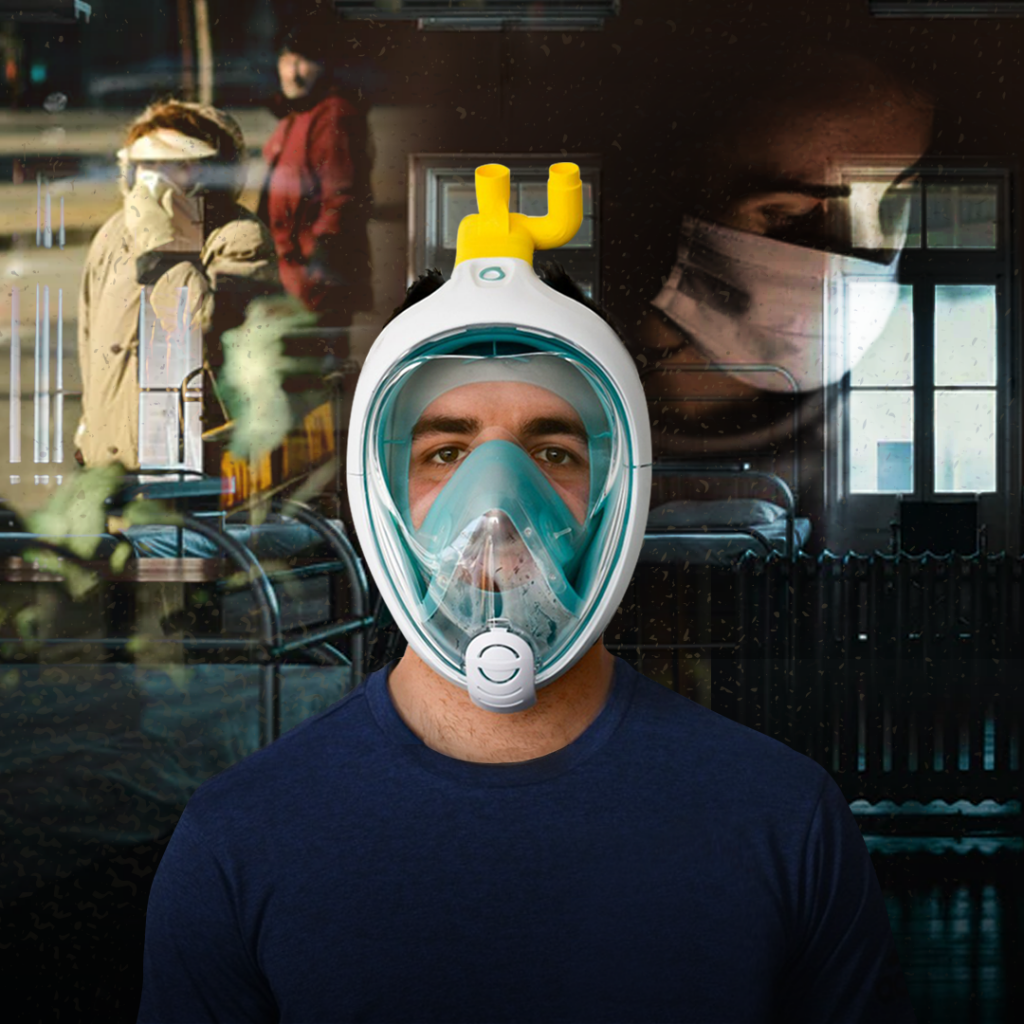

Automata do Brasil transforma máscara de mergulho em máscara respirador de emergência, utilizando técnicas dos italianos
A Automata do Brasil, sempre com o lema de “trabalhar forte por um futuro melhor, de todos nós”, não poderia se acomodar em um dos momentos mais críticos que já passamos de toda a nossa história. Sendo assim, desde que começamos a enfrentar essa pandemia (COVID_19), estamos avaliando, estudando e pensando constantemente de que forma poderíamos colaborar contra a expansão do vírus e ajudar na busca de uma cura. Como não somos da área da saúde, é muito difícil ajudar nesta tal cura, mas, decidimos colaborar com aquilo que é a nossa experiência, tecnologia, e assim buscamos algumas alternativas.
Após a leitura de uma matéria postada no Instagram do jornalista/economista Ricardo Amorim (@ricamorim), tivemos um norte para as nossas pesquisas.
Sempre dizemos que, os bons exemplos devem ser seguidos e os maus evitados, então, em nossas pesquisas, descobrimos a empresa “patrícia” (ISINNOVA – Itália) que desenvolveu um “respirador caseiro”. Dizemos caseiro pelo fato de não ser oficialmente reconhecido pelo ministério da saúde, daquele país. Não é equiparado a um respirador industrial fabricado para o ramo hospitalar, mas é de grande ajuda para este momento em que faltam leitos, faltam respiradores, onde muitos não têm acesso aos hospitais, gerando ótimos resultados.
Um ponto importante a destacar é que, a idealização desta solução, a propriedade intelectual e demais detalhes são de total controle da empresa ISINNOVA, na qual, criou uma patente internacional, com o intuito de bloquear possíveis “interesseiros”. Dizemos isso porque, na Itália, eles desenvolveram o projeto, captaram patrocinadores e forneceram os respiradores totalmente FREE, sem fins lucrativos. Na sequencia criaram uma forma de dissipar a informação para que mais empresas fizessem o mesmo fornecimento, sem fins lucrativos.
Aqui no Brasil, estamos fazendo o mesmo. Após pesquisarmos as possibilidades e determinarmos os caminhos a serem seguidos, recebemos todas as instruções e adaptamos o projeto deles para a máscara e o tipo de impressão 3D que temos aqui. Na sequencia, estamos produzindo um projeto piloto, enviaremos a uma equipe médica para análise e quando recebermos a autorização, buscaremos patrocinadores a fim de nos ajudar nos custos produtivos e forneceremos os respiradores da mesma forma, totalmente FREE, sem fins lucrativos, além disso, disponibilizaremos todas as informações para quem tenha interesse em fazer o mesmo.
Abaixo segue um tutorial com maiores explicações e mais uma vez ressaltamos que, estas informações são orientativas, com a intenção de poder colaborar. Não temos nenhuma responsabilidade técnica sobre o produto, pois, aqui no Brasil seria necessária uma análise mais aprofundada do Ministério da Saúde e provavelmente da Anvisa. Considerando o cenário, a gravidade e a urgência, estamos nos antecipando.
Veja a declaração, no idioma original, da Isinnova:
“Il dispositivo qui presentato non è certificato e potrebbe presentare delle controindicazioni oppure non funzionare adeguatamente. Si raccomanda, per chi volesse utilizzare la documentazione per replicarlo, di avvalersi della collaborazione di personale tecnico specializzato per la realizzazione e della supervisione di un medico per l’utilizzo. E’ assolutamente sconsigliato replicarlo se privi di tali competenze ed in ogni caso sempre e solo in mancanza di altre alternative.”
“O dispositivo aqui apresentado não é certificado e poderá apresentar algumas contraindicações ou não funcionar adequadamente. Recomendamos, para quem deseja utilizar a documentação para replicar, de se apoiar em colaboração de pessoas técnicas especializadas para a realização e supervisão de um médico. É absolutamente desaconselhado replicar a solução se você é privado de tais competências, o uso é indicado somente na falta de outras alternativas.”
Abaixo segue uma descrição dos itens e passos necessários para a Máscara-Respirador de emergência.
1. Uma máscara de mergulho “snorkeling easybreath subea”
Pode ser adquirida via “e-commerce” em diversos sites, como exemplos abaixo:
Decathlon – Clique aqui
2. Válvula Charlotte e Dave, desenvolvida pela Isinnova
Possibilidade de download free no site oficial da isinnova ou clicando aqui (Charlotte) e aqui, (Dave).
3. Válvula de Venturi
Esta não é desenvolvimento da Isinnova, porém é uma válvula muito conhecida no mercado e muito aplicada na área da medicina, agrícola, industrial e etc.
Apesar de sua aplicação estar presente em vários segmentos, em vários projetos, através de intensa pesquisa, não conseguimos identificar o criador do conceito, mas identificamos alguns sites onde é possível o download gratuito.
Observe o fluxo de ar direcionado em um ponto para baixo fluxo e em outro para fluxo intenso no vídeo abaixo:
A maioria dos fabricantes de máscaras de Venturi segue uma tabela de cores padrão. Entenda mais sobre o funcionamento de cada uma delas:
- Válvula Azul: 2 litros de oxigênio por minuto a uma concentração de O2 de 24%;
- Válvula Branca: 4 litros por minuto a uma concentração de 28%;
- Válvula Amarela: 6 litros por minuto a uma concentração de 35%;
- Válvula Vermelha: 8 litros por minuto a uma concentração de 40%;
- Válvula Verde: 12 litros por minuto a uma concentração de 60%.
Informação extraída do site Cpaps.
4. Impressão em SLS
Para a confecção das peças em 3D, indicamos utilizar o processo de impressão em SLS, pois, este é o melhor resultado com relação a obter uma superfície plana, sem porosidades, desta forma inibirá o acumulo de bactérias durante a utilização e terá um melhor resultado nas fases de esterilização/assepsia.
Para maiores detalhes do conceito de impressão 3D e suas técnicas, consultamos o site da “Fluxoconsultoria da UFRJ” (consulte aqui).
5. Adaptando a máscara de mergulho
Para a adaptação da máscara de mergulho e montagem das válvulas seguir o passo a passo contido no vídeo indicado no link:
6. Documento, termos e condições
Considerando a situação de extrema urgência em que se encontra ou encontrava a Itália, criaram um documento onde o paciente e ou familiar declara estar ciente que a “máscara respirador de emergência” não é um produto avaliado e aprovado pelos órgãos competentes e, sendo assim, permitirá a utilização por falta de alternativas, falta de respiradores hospitalares oficiais.
Clique aqui e veja o link para exemplo do documento.
7. Avaliação da máscara
Mesmo que a “máscara respirador de emergência” não tenha sido avaliada intensamente e consequentemente não tenha recebido aprovação dos órgãos competentes, em função da necessidade, ela foi avaliada por uma equipe médica e o Dr. Luca Ronchi, responsável pela área de pneumologia do A.S.S.T. de Franciacorta, deu a declaração técnica de aprovação, clique aqui para conferir.
8. Características técnicas para impressão 3D
A seguir, indicações técnicas para a impressão 3D, com menores custos, mas que atendem aos requisitos técnicos:
Para a produção dessas peças, como não é necessária alta precisão, uma impressora de filamentos FDM com configurações “básicas” é mais que suficiente;
“…
- Filamento: PLA 1,75 milímetros;
- Temperatura do bico: 205 – 210 ° C;
- Temperatura máxima: 35 – 50 ° C;
- Espessura da camada: 0,2 milímetros;
- Mídia: única plana no cilindro;
- Orientação: Charlotte descansando no plano terminal (como nas imagens), Dave descansando no diâmetro maior verticalmente;
- Quanto ao material de impressão, recomendamos o filamento mais comum no mercado, o PLA (polilático), por várias razões:
– Inodoro (lembrar que os pacientes devem respirar ar que passa por esses componentes)
– O menos perigoso possível (PLA é pouco perigoso e biocompostável). Relativamente flexível (deve ser capaz de se deformar elasticamente para poder se acoplar com outros componentes)
….”
9. Topologia do sistema
Abaixo a topologia de todo o sistema, sendo a “máscara respirador de emergência” parte integrante.
10. Tem interesse no projeto?
Você é médico? Tem interesse em utilizar o sistema ou saber maiores detalhes e até compartilhar informações com médicos de todo o mundo que estão envolvidos no assunto?
Então preencha o formulário e participe, pelo link: Clique aqui
11. Médicos envolvidos no projeto
Deseja dados de outros médicos que estão envolvidos e ou participando de algo parecido em seus respectivos países e deseja compartilhar experiências com eles?
Baixe os dados aqui
12. Nas mídias
Veja o parecer da 3D Printing Media Networkin e da Forbes:
3D Printing Media
- Forbes Brasil
13. Saiba mais
Deseja maiores detalhes entre em contato conosco através do nosso site ou acesse diretamente o site da empresa italiana que idealizou tudo, a Isinnova.
A previsão de custo é de aproximadamente R$ 270,00, sendo a máscara em torno de R$ 120,00 e cada válvula impressa em 3D em torno de R$ 50,00.
É isso ai pessoal, esperamos ter colaborado com informações preciosas.
Desenvolvemos o nosso projeto piloto e dentro de alguns dias estaremos fornecendo, em caráter de doação, a uma equipe médica que realizará os devidos testes.
Assim que obtivermos os resultados informaremos a todos.
Estamos nos preparando para momentos mais “turbulentos”, mas desejamos profundamente que as coisas se normalizem rapidamente e que todo este esforço e pesquisa seja resultado final para o nosso conhecimento e aperfeiçoamento e não seja necessário utilizar nada disso. Que assim seja…
