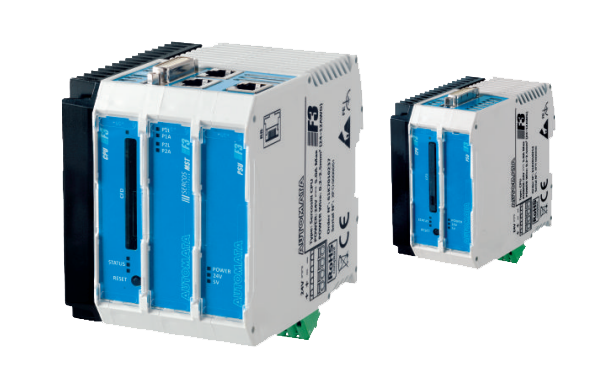

sercos f3

SERCOS III – Realtime Ethernet

O consolidado e globalmente padronizado mecanismo real-time da interface SERCOS tornou-sebenchmark no mundo de interface de campo. Ao mesmo tempo Ethernet TCP/IP tornou-se um padrão para comunicação não real-time em todos os níveis de automação. Ele combina as vantagens dos dois padrões. Esta fusão impressiona com extrema performance, combinada com baixo custo e alta usabilidade. Com produtos SERCOS III da AUTOMATA, ingressar nessa tecnologia é fácil, acessível, versátil, eficiente, flexível, universal, seguro, simples, consolidado, padronizado internacionalmente, e muito mais.

  • Vários equipamentos de automação (drive, IOs, controle, …) pode comunicar-se sobre uma interface real-time padrão;
  • Tempos de ciclo de 32,25 µs a 65 ms;
  • Precisão sincronismo < 20 ns;
  • Simultaneidade < 100 ns;
  • Slaves podem trocar dados real-time diretamente entre si, com comente um ciclo;
  • Qualquer protocolo Ethernet (TCP/IP, UDP/IP, …) pode atuar simultaneamente à transmissão de dados real-time – Não é necessário “tunneling“;
  • Funções de segurança até SIL3 via “CIP Safety no SERCOS”;
  • Devido ao sistema de redundância em anel, a comunicação pode continuar sem distorção mesmo com uma quebra de cabo. O tempo para reconfigurar é menor que 25 µs;
  • Centralizado ou descentralizado – anel ou linha – conexão a quente e troca a quente – estruturas de rede sincronizadas e hierárquicas;
  • Modelos e perfis padronizados de equipamentos, diagnose precisa abaixo do nível dos canais de IO, cabeamento simples trocando ambas as portas;
  • Sem hubs, sem switches, etc. – implementação de FPGAs flexível e com custo eficiente;
  • IEC 61158 – IEC 61784 – IEC 61800-7;
  • Mais de 2 milhões de equipamentos SERCOS em mais de 350.000 aplicações em todo o mundo.

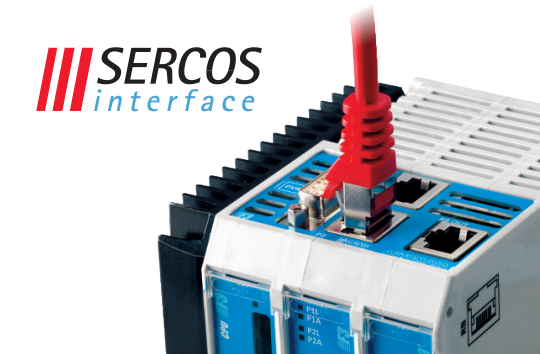

sercos f3

Hardware

  • Placa SERCOS III versáteis para plataforma PC;
  • As placas PCI SERCOS III são muito versáteis. elas estão disponíveis com uma ou duas interfaces SERCOS III. Cada interface pode atuar como master ou slave. Os núcleos IP necessários (SERCON100M ou SERCON100S) são carregáveis via barramento PCI;
  • Ativo ou passivo – uma placa para todos Se as placas são utilizadas em modo passivo, a pilha de comunicação é executada pela CPU do sistema. No modo ativo, a pilha de comunicação e partes opcionais da aplicação são executadas no processador localizado no FPGA integrado;
  • Acesso DMA e RAM não volátil integrada com manutenção livre são mais funcionalidades das placas;
  • AI SERCOS III Master;
  • Padrões abertos e não-proprietários como SERCOS III, TPC/IP ou IEC 61131-3 criando novas possibilidades no campo da automação – tecnologia PC industrial é a base para isso. O Sistema A1 leva em conta essas tendências.



Confira todos os detalhes do produto:

  Apresentação – Sercos III
